Bauform 35
Gewebe-Kompensator

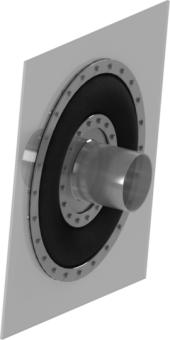

Anmerkung | Typ 35 - Weichstoff-Kompensator | 3D Ansicht
Anmerkung | Typ 35 - Weichstoff-Kompensator | Maßskizze
Gewebe-Kompensatoren
nach Anschlusstyp
- Manschette und Klammer
- Winkelflansch
- Flansch
- Gemischt
Standard Membran-Kompensator, ein- oder mehrlagig, erhältlich in zylindrischer oder rechteckiger Form zur Montage auf Rohrenden.
Basierend auf den jeweiligen Abmessungen der Anwendung ist ein kundenspezifisches Design für Membran-Kompensatoren erforderlich.
Detaillierte technische Spezifikationen für Gewebekompensatoren des Typs 35 finden Sie in der folgenden Tabelle und in den Dokumenten oder kontaktieren Sie uns.
Eigenschaften
- kompensieren Bewegungen und Vibrationen
- einfache Montage mit Flanschen
- Membran-Kompensator
- maßgefertigtes Design
Dokumente
Produkt Datenblatt [.pdf]Kategorie Broschüre [.pdf]
Installation und Wartung [.pdf]
Materialübersicht [.pdf]
Schließanleitung [.pdf]
Technische Spezifikationen
| Bauform | Serien |
Größe Reichweite |
Druck Klasse |
Bewegungen | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Angular [+/-grd] | |||||
| Gewebe | W 35 | auf Anfrage * | bis 500 mbars ** | gemäß Datenblatt | gemäß Datenblatt | gemäß Datenblatt | |
|
* begrenzt durch Herstellungstechnologie ** Sonderkonstruktionen für höheren Druck sind möglich |
|||||||
| Bauform | Gewebe | ||||||
|---|---|---|---|---|---|---|---|
| Serien | W 35 | ||||||
| Verschraubungen | Flanschen | ||||||
| Größe / Reichweite | auf Anfrage * | ||||||
| Druck | bis 500 mbars ** | ||||||
| Axial | gemäß Datenblatt | ||||||
| Lateral | gemäß Datenblatt | ||||||
| Angular | gemäß Datenblatt | ||||||
|
* begrenzt durch Herstellungstechnologie ** Sonderkonstruktionen für höheren Druck sind möglich |
|||||||
